某集团鱼化热源厂(三期)天然气锅炉房

项目安装实例

一、项目背景:

某集团鱼化热源厂(三期)天然气锅炉房的安装项目,双碳背景下,为了满足生产需求和工艺指标的控制要求,对各个环节进行科学把控,减少能源浪费,需安装双声道插入式超声波热量表,对管道内液体流量和供回水温度进行测量,实现热量计量,计量的目的不仅为了节能,还要提高供热质量。

由于对收费指标、能耗指标及热量指标的考核,超声波热量表发挥着极其重要的作用,不仅能降低运营成本,还能满足区域供热需求,达到了节能减排、减污降碳的效果,因此根据现场工况,需要安装双声道插入式超声波热量表,管道内径为DN900。

二、测量需求

由于现场工况的特殊性和重要性,机泵设备数量较多,成本保护要求较高,需配置合理的产品及制定合理的安装方案,部分机泵设备较大,安装时必须严格控制施工工序,并制定相应保护措施,以保证在不影响其正常运作的情况下,实施双声道插入式超声波热量表安装方案。

三、解决方案

根据实际工况,需配置管段为DN900的双声道插入式超声波热量表,无需停产安装,且计量准确、运行稳定。解决了外夹式热量表长时间工作信号衰减及管道内表面结垢而收不到信号问题,也解决了管段式热量表停产安装问题,所以插入式超声波热量表更加符合现场工况,也是一款相对适用性强、性比价高的产品,对于这种大口径管道,节能效果更为明显。

四、安装方案

1、安装位置:

将双声道插入式超声波热量表安装进水管(供水管),电动温控阀安装在回水管测温球阀后,回水管道上安装一个温度传感器。

2、安装方式:

双声道插入式超声波热量表表的温度传感器共有两只(进水和回水),一支为供水(高温) 温度传感器,另一支为回(低温)温度传感器。供水温度传感器(高温点) ,安装在插入式接头下游侧4500mm~10000mm处;回水温度传感器(低温点) 应选择在距离供水温度传感器最近处。

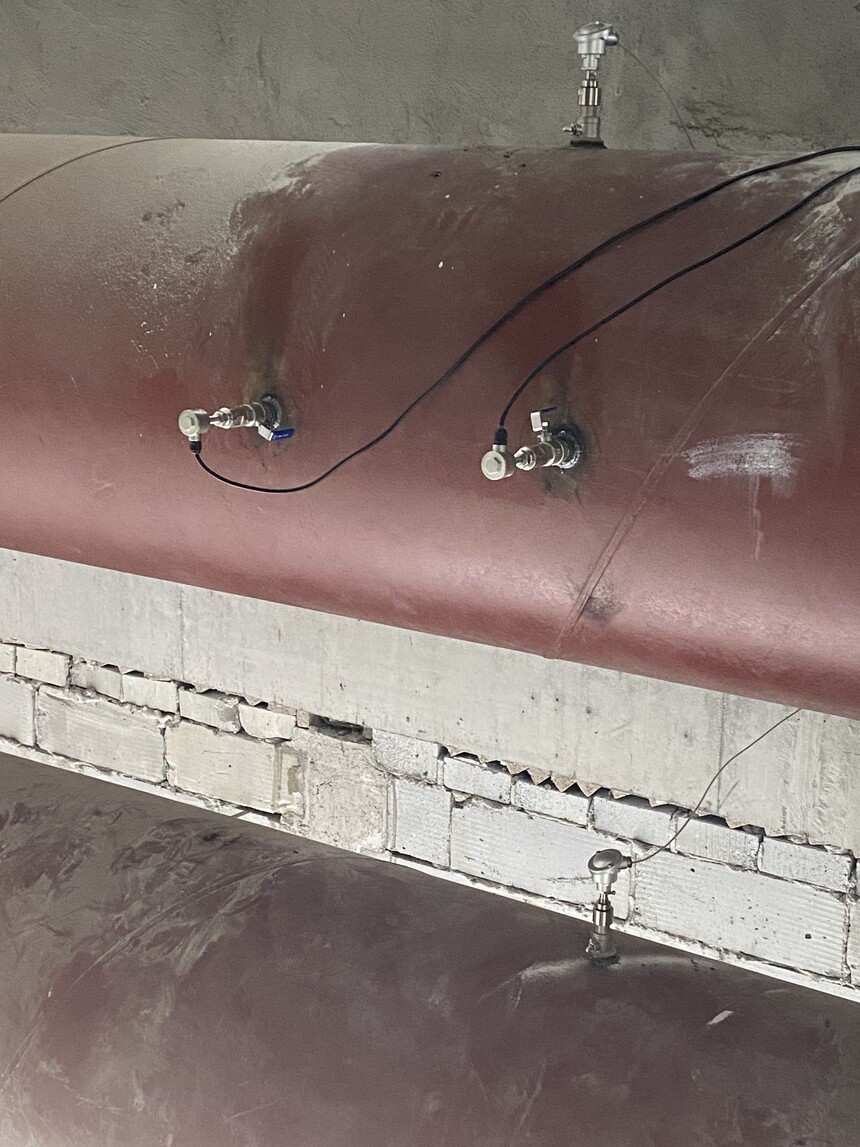

双声道插入式超声波热量表

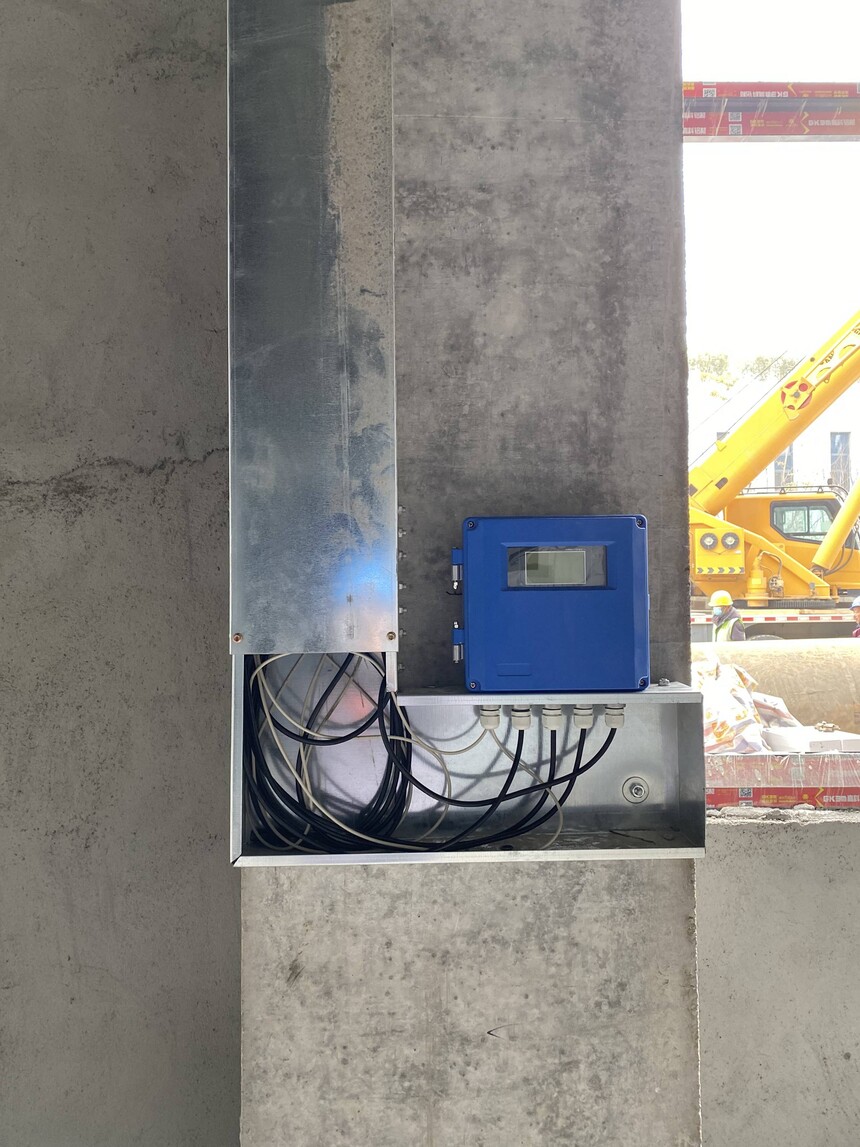

双声道插入式超声波热量表

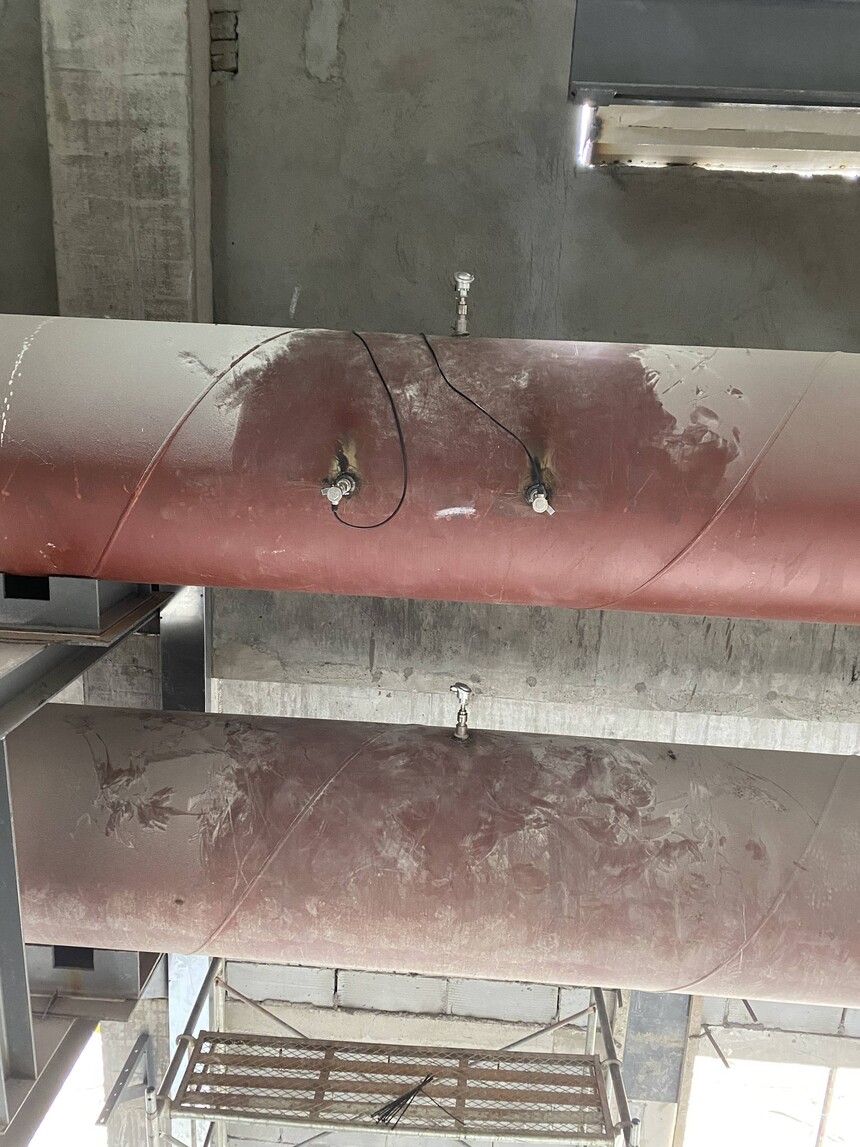

双声道插入式超声波热量表
